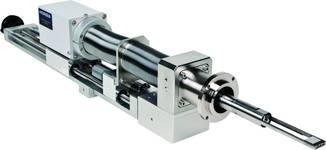

陰極發光測量系統MP-Micro

產品詳細介紹

概要

カソードルミネッセンス測定システム MP シリーズは、集光器と分光部は光ファイバーで接続することにより、使用用途に合わせた分光器の選択が可能です。CL集光ミラーは楕円面ミラーを使用することで試料からの発光を光ファイバーへ高効率で導くことができます。

高分解能の分光器と高感度PMT検出器を標準で搭載することにより、様々なアプリケーションに対応できる高性能なモデルです。分光器にはグレーティングを3枚搭載し、コンピュータによるスリットおよび光路切り替えミラーを自動制御することが可能です。

グレーティングを2枚搭載し、PMT検出器およびCCD検出器の搭載などMP-32Sの使いやすさを継承したモデルでコストパフォーマンスに優れています。また小型の分光器、検出器を採用したことにより、スペースを有効に活用することができます。

タングステンなどの汎用電子顕微鏡と組み合わせることにより、光學顕微鏡を用いた裝置に比べて高い空間分解能での測定ができます。

測定波長領域は、標準仕様において200nm～1100nm（CCD検出器使用時）と広い範囲をカバーしています。分光器はHORIBA Jobin Yvon社製のiHR-320、Micro-HRを採用し、3枚グレーティング自動切替（Micro-HRは2枚)、コンピュータ制御が可能です。

長年の実績と高い評価を得た分光測定ソフトウェアのノウハウを結集。
多様なCL測定により新たなナノテクノロジを切り開きます。

	MP-Micro	MP-32S
測定波長範囲	PMT：200nm-850nm CCD:200nm-1100nm	PMT：200nm-930nm CCD:200nm-1100nm
波長分散	5.25nm/mm	2.35nm/mm
標準検出器	PMT（常溫）、CCD	PMT（冷卻）、CCD
裝置構成	モノクロメータMicro-HR 集光光學系測定光學系制御系 PMT検出器（常溫） CCD検出器 CLソフトウェア	モノクロメータiHR-320 集光光學系測定光學系制御系 PMT検出器（冷卻） CCD検出器 CLソフトウェア
主なオプション	バンドル型光ファイバ液體窒素試料冷卻ユニット2 液體ヘリウム試料冷卻ユニット2 *2：各冷卻ユニットに関しては、別途ご相談ください。
