仕様

■指示変換器仕様



形式	HC-200NH

●アンモニア態窒素計仕様

組合せセンサ本體型式	AM-2000
センサ型式	7691：アンモニウムイオンチップ、7692：補正用カリウムイオンチップ、7211：比較チップ
測定範囲	濃度：0?1000mg/L（表示範囲：0?2000mg/L） 溫度：0?40℃（表示範囲：-10?110℃）
表示分解能	濃度：0.01mg/L：0.00?10.00mg/L 0.1mg/L：0.0?100.0mg/L 1mg/L：0?1000mg/L 溫度：0.1℃
繰り返し性	濃度：読み値に対して3%±1digitまたは0.2mg/L±1digitどちらか大きいほう（標準液にて） 溫度：±0.3℃
溫度補償	溫度補償素子：白金抵抗體：1kΩ 溫度補償範囲：0?40℃ 溫度校正機能：基準溫度計との比較1點校正
カリウムイオン溫度補償	補償範囲：カリウムイオン濃度がアンモニウムイオン濃度の10倍以下かつ1000ppm以下 補償誤差：±20%（読み値）
校正方法	2點標準液校正
付加機能	手分析との合わせ込み（1點）、検量線入力機能（1次式）、調整履歴
自己診斷機能	校正エラー、センサ診斷エラー、変換器異常

●光學式溶存酸素計（オプション）

組合せセンサ本體型式	DO-2000
センサ型式	5700A：センサキャップ
測定範囲	溶存酸素濃度：0?20mg/L 表示分解能0.01mg/L 飽和度：0?200% 表示分解能0.1% 溫度：0?50℃ 表示分解能0.1℃
溫度補償	溫度補償素子：サーミスタ 溫度補償範囲：0?50℃
校正方法	大気スパン校正、ゼロ液（亜硫酸ソーダ）校正、スパン液（大気飽和液）校正
自己診斷	校正エラー、センサ診斷エラー、変換器異常

●変換器共通仕様

伝送出力	3點 DC4?20mA 入出力絶縁形 最大負荷抵抗900Ω 下記より3項目選択 出力範囲1：アンモニア態窒素濃度　測定範囲內で任意に設定可能 出力範囲2：溶存酸素濃度　測定範囲內で任意に設定可能 出力範囲3：アンモニア態窒素計の溫度　-10?110℃の範囲內で任意に設定可能 出力範囲4：-10?110℃の範囲內で任意に設定可能
接點出力	5點 無電圧接點出力 リレー接點、SPST(1a、1c) 接點機能　R1,R2：上限警報、下限警報、伝送出力ホールド中、洗浄出力より選択 R3：イオンチップ劣化通知 R4：イオンチップ壽命警報 FAIL：異常警報
洗浄出力	2點 有電圧接點出力（接続電源電圧出力） リレー接點、SPST(1a) 接點機能：洗浄用電磁弁駆動
接點入力	1點 接點形態：オープンコレクタ無電圧a接點
通信機能	RS-485　2線式、入出力絶縁形（ただし、伝送出力とは非絶縁）
動作溫度範囲	-20?55℃（凍結しないこと）
電源	AC100?240V 50/60Hz 消費電力28VA（max）
構造	屋外設置形：保護等級IP65　取付方法：50Aポールまたは壁面取付 ケース：アルミニウム合金　取付金具?フード：SUS304
質量	本體：約3.5kg フード、取付金具：約1kg
適合規格	CEマーキング、FCC規則

■検出器仕様（アンモニア態窒素計）

センサ本體形式	AM-2000
測定液溫度	0?40℃
測定深さ	0.3?10m
接液材質	SUS316、FKM、PVC
質量	約2.7kg（ケーブル10m含む）

■検出器仕様（光學式溶存酸素計）

センサ本體形式	DO-2000
測定液溫度	0?50℃
測定深さ	0.3?10m
接液材質	SUS316、NBR、PVC
質量	約3.0kg（ケーブル10m含む）

■補用品

形式	品名
7691(※)	アンモニウムイオンセンサチップ
7692(※)	カリウムイオンセンサチップ
7211	比較電極チップ
C-7211	比較電極先端ゴムキャップ
5700A	センサキャップ

（※）冷蔵または冷暗所にて保管してください（1?30℃）

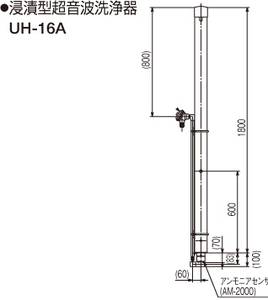

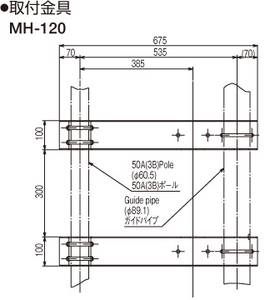

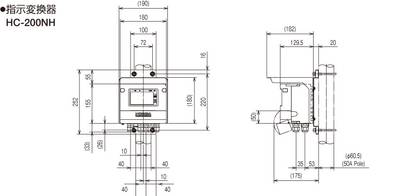

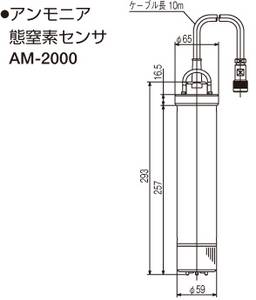

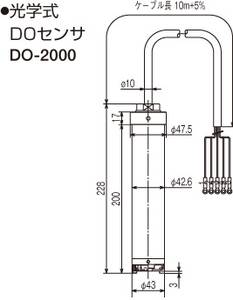

外形寸法図?他（単位：mm）
