順磁氧分析儀防爆工藝PMA-51D
-
- 順磁氧分析儀防爆工藝PMA-51D
- HORIBA堀場
- PMA-51D
- 日本
- 電議
更多詳細資料請來電咨詢！
仕様
|
形式 |
PMA-51d |
|||
|---|---|---|---|---|
|
防爆構造 |
耐圧防爆構造 |
|||
|
測定原理 |
磁気ダンベル式（ダンベル形磁気力方式） |
|||
|
測定成分 |
O2 |
|||
|
測定レンジ |
最小レンジ |
0-5vol% |
||
|
最大レンジ |
0-25vol% |
|||
|
最大レンジ數 |
4レンジ |
|||
|
最大レンジ比 |
1:5 |
|||
|
性能 |
繰返し性 |
ゼロ：フルスケールの±0.1vol%O2 |
||
|
直線性 |
フルスケールの±1.0% |
|||
|
ドリフト※1 |
ゼロ：フルスケールの±0.05vol%O2/ 週 |
|||
|
応答時間（分析計入り口から） |
T90=20 秒以內 |
|||
|
試料ガス |
組成 |
?酸素濃度 21% 以下、ダスト 無し、ミスト 無し |
||
|
圧力 |
1.98 kPa 以上 |
|||
|
流量 |
300 mL/ 分 |
|||
|
溫度 |
周囲溫度 |
|||
|
排出點 |
大気放出 |
|||
|
接ガス部材質 |
SUS304、SUS316、Pt、ガラス、FKMなど |
|||
|
外形寸法 |
W540×D395×H456mm（取付板含む） |
|||
|
質量 |
約45kg |
|||
|
表示 |
LED デジタル濃度表示、狀態表示 |
|||
|
校正方式 |
標準：手動校正 オプション：自動校正 |
|||
|
アナログ出力※2 |
出力內容 |
濃度出力 1ch |
||
|
出力仕様 |
絶縁出力 DC 4-20mA（ DC 0-16mA/0-20mA、DC 0-1V/0-5V/1-5V/0-10V はオプション仕様） |
|||
|
アナログ値警報 |
出力電流/ 電圧のスパン幅の-10% から+110% の範囲で任意設定可能 |
|||
|
接點出力 |
出力內容 |
分析計警報/ 分析計注意/ 校正?保守中/ 測定レンジ |
||
|
出力仕様 |
DC30V/0.1A（抵抗負荷）、ドライ接點、COM 共通、動作時接點閉 |
|||
|
接點入力 |
入力內容 |
測定レンジ切換/ 自動校正シーケンス開始 |
||
|
入力仕様 |
開放時電圧：DC24V |
|||
|
通信 |
インターフェース |
RS-485 |
||
|
プロトコル |
Modbus®RTU※3 |
|||
|
通信速度 |
19200 /9600 /4800 /2400 /1200 bps から選択 |
|||
|
設置環境 |
設置場所 |
屋內設置 |
||
|
周囲溫度 |
-5～40℃?。ㄖ鄙淙展?、輻射熱のないこと） |
|||
|
相対濕度 |
90% 以下 |
|||
|
振動 |
ポンプやファン付近など振動が大きなところは避けて設置して下さい（100Hz、0.3m/s2 以下） |
|||
|
粉塵 |
環境基準以下 |
|||
|
ユーティリティー |
電源電圧 |
定格 AC100～120V±10%、またはAC200～240V±10%（但し最大AC250V） |
||
|
電源周波數 |
定格 50/60Hz 共通 ±5% |
|||
|
消費電力 |
電源投入時80VA、定常時約40～70VA |
|||
※1 大気圧が一定で、周囲溫度変化が±5℃のこと。
※2 シールドケーブルが必要です。
※3 ModbusはSchneider Automation Inc. の登録商標です。

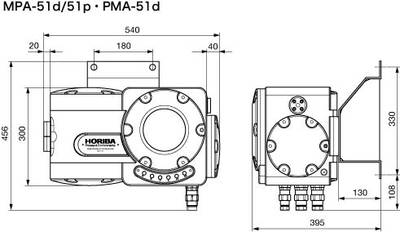

外形寸法図?他（単位：mm）
