煙氣分析儀器ENDA-9000 O2
-
- 煙氣分析儀器ENDA-9000 O2
- HORIBA堀場
- ENDA-9000 O2
- 日本
- 電議
更多詳細資料請來電咨詢！
概要
ボイラや燃焼爐など煙道排ガス中のNOX、SO2、CO、O2の濃度を高精度に連続測定します。どなたにも簡単に扱えて計器狀況の把握がしやすいENDA-9000シリーズは、前機種の利點や機能性を引き継ぎながら、操作が簡単で見やすく、ダウンタイムを可能な限り低減し、保守?點検作業が容易に行えることをめざしたひとつ先ゆく煙道排ガス分析計です。大幅なサイズダウンやユニット構成など設置、メンテナンス等において柔軟性がひろがり、さまざまな條件?ニーズに対応が可能です。LNG(液化天然ガス)、石油、石炭などあらゆる燃料の濃度測定に適用し、高精度で安定した測定が可能です。排出規制濃度の監視や燃焼管理、脫硝?脫硫設備などの設備コントロールにご活用いただけます。
特長
-
カラー液晶タッチパネル採用。日本語表示で見やすくスムーズな使用感。
-
従來機より幅?奧行が約40％サイズダウン、最大100kg軽量化を?qū)g現。內部はユニット構成で修繕、メンテナンスが簡単に。
-
部品壽命の監視機能、測定狀況をリアルタイムで表示できるトレンドグラフ、測定時の各機構を監視する自己診斷機能、最大7日分のデータが保存でき解析に役立つデータロギングなど、どなたでも的確に狀況判斷ができる機能が充実。
-
NOX、SO2、COには弊社獨自のクロスモデュレーション方式赤外線分析計搭載でゼロ點が安定しており光學調整が不要。ニューマティック検出器、光學フィルター、干渉影響補正検出器採用で干渉影響を極限まで低減。
-
NOX計最小レンジ0～10ppmで計量法検定取得可能。
-
ゼロドリフトフリーで検出器にサンプルガスが接觸せず耐久性に優れた磁気圧力方式酸素分析計採用。
-
サンプルガス圧力範囲が従來機比2倍の±10kPaを?qū)g現。 圧力変動に強く多様なガス條件に対応。
-
-
仕様
ENDA-9000シリーズラインアップ
NOX
SO2
CO
O2
9120
●
9120L
●※
9130
●
9150
●
9160
●
9220
●
●
9220L
●※
●
9230
●
●
9250
●
●
9300
●
●
9320
●
●
9350
●
●
9400
●
●
●
9420
●
●
●
9450
●
●
●
※ 高感度NOX計(LNG用)
測定成分とレンジ
成分
測定方法
標準レンジ
オプション
レンジ比
NOX(重油?石炭用)
非分散型赤外線吸収法
100-5000ppm
50-100ppm未満
最大10倍
NOX(LNG用)
非分散型赤外線吸収法
25-500ppm
10-25ppm未満
最大20倍※
SO2
非分散型赤外線吸収法
100-5000ppm
50-100ppm未満
最大10倍
CO
非分散型赤外線吸収法
100-5000ppm
50-100ppm未満
最大10倍
O2
磁気圧力法
5-25vol%
最大5倍
※ NOX: 300ppmレンジ以下にて(ENDA-9000Lシリーズのみ）
? レンジ數は各成分最大3レンジ ? O2を含む最大3成分同時測定干渉補正
CO2: 25vol% 単レンジ
NOX計のCO2干渉補正：CO2センサによる連続補正
繰返し性
フルスケールの±0.5%
ゼロドリフト
(周囲溫度変化±5°C)標準レンジ：フルスケールの±1.0%/週
オプションレンジ： フルスケールの±2.0%/週
スパンドリフト
(周囲溫度変化±5°Cフルスケールの±2.0%/週
応答時間
(裝置入口よりTd+T90)＜標準型＞
NOX, CO, O2： 60秒以下
SO2 ： 240秒以下＜高速応答型＞
NOX, CO, O2: 40秒以下
SO2: 240秒以下サンプリング方式
露點2.5°C(電子冷卻器2段、減圧サンプリング)または露點-20°C以下(電子冷卻器+膜式ドライヤ、減圧サンプリング)の除濕サンプリング
サンプルガス
流量：2.5~3.0L/min 圧力:±10kPa
圧力制御方式
調圧器による減圧サンプリング方式
電源電圧
AC100V ±15%、50/60Hz共用(47.5-63.0Hz)
校正
自動校正方式(校正周期1～99日)
ゼロガス：N2ボンベ O2計用キャリアガス：N2ボンベ (ゼロガス共用)
スパンガス： 測定成分ガスボンベ寸法/質量
800(W) x 600(D) x 1800(H) / 350kg(ボンベは除く)
(ENDA-9000, ENDA-9000Lシリーズ共通)設置條件
環境溫度： -5°C～50°C 直射日光?輻射熱のないこと。
(-15°C～50°C（寒冷地仕様)については別途対応します。）
濕度： 90%以下 粉塵： 環境基準以下 振動： 100Hz. 0.29m/s2以下サンプル條件
溫度： 250°C以下 ダスト： 0.1g/Nm3以下
組成
NO: 1000ppm以下 CO： 500ppm以下
NO2： 15ppm以下 CO2： 15vol%以下
SO2： 1000ppm以下 H2O： 4～20vol%以下
SO3： 50ppm以下

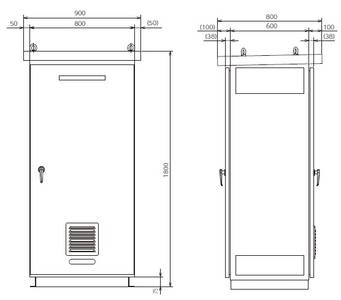

その他組成 HF、HCl、Cl2等腐食性ガスおよび反応性ガスを含まないこと。NH3を含む場合はNH3スクラバをオプションとして用意します。SO2計でサンプルガス中にCH4が共存する場合はCH4干渉補正用検出器を用意しています。外形寸法図?他（単位：mm）
